241 GHz Portabel-Transverter

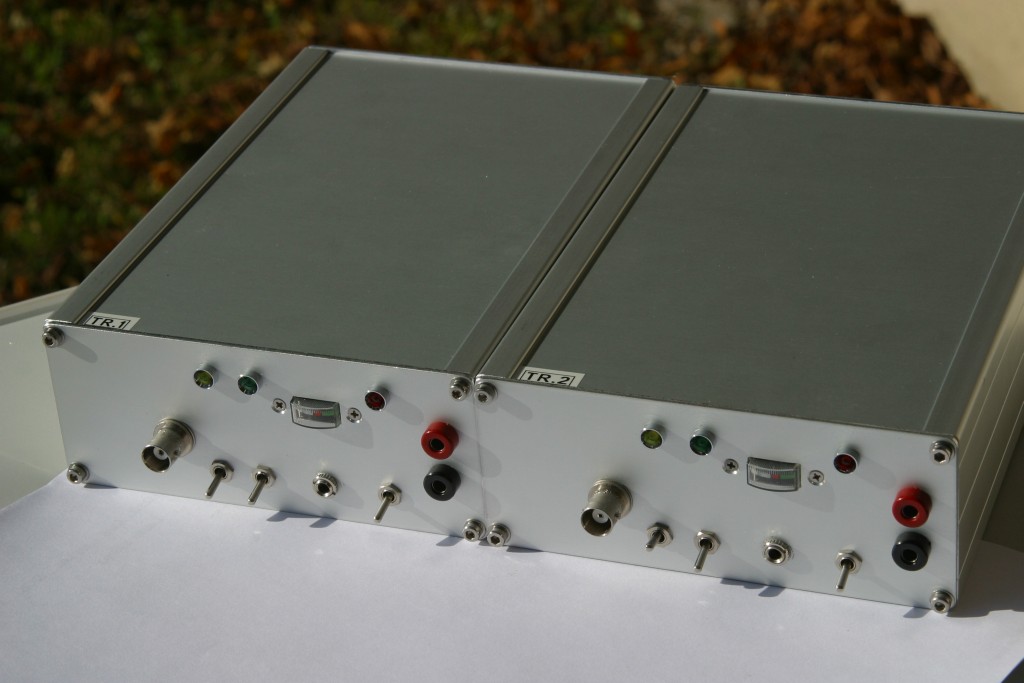

241 GHz Transverter

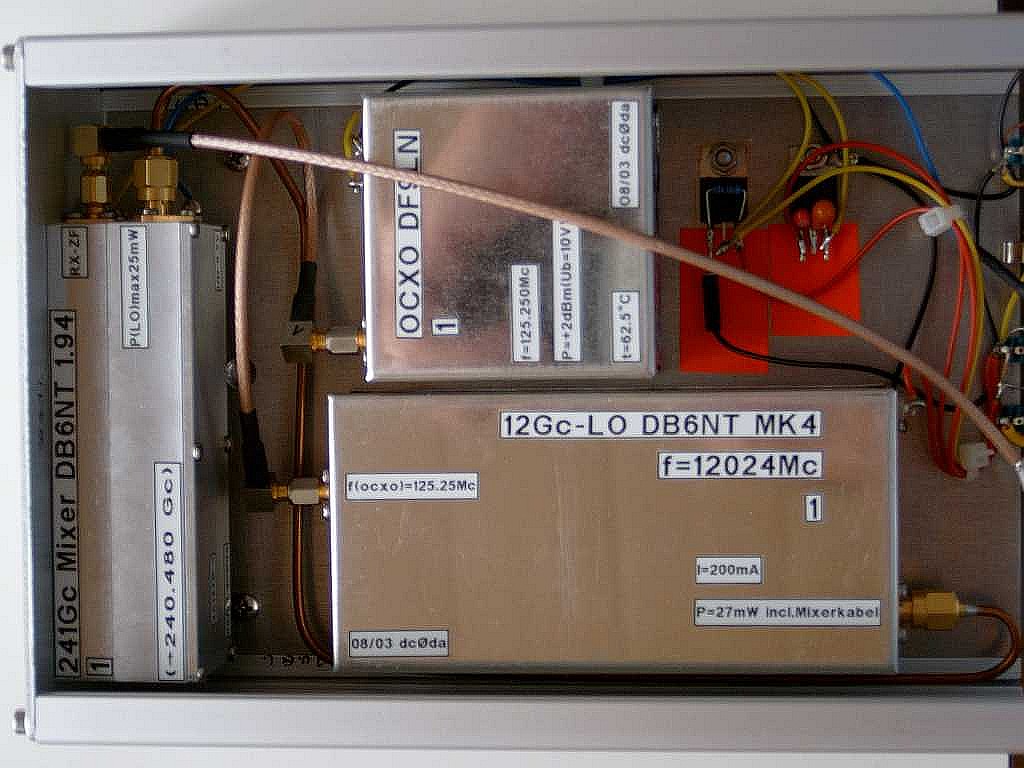

241 GHz Transverter1 innen

Beide Transverter sind nach einem Bauvorschlag von DB6NT aufgebaut. Veröffentlicht wurde dieser im 1. Quartal 1994.

Sie sind jeweils mit OCXO nach DF9LN ausgerüstet.

Die Transverter arbeiten mit einem um die Zwischenfrequenz (144 MHz) versetzten Träger, es kann also nur CW gemacht werden - die Mischverluste für SSB wären zu hoch!

Auf der Rückwand gibt es einen passenden Spiegelanschlussflansch; damit kann ein kleiner Parabolspiegel (25 cm) mit Hohlleiter für 145 GHz und Reflektorscheibe betrieben werden - der 145 GHz-Hohlleiter lässt auch 241 GHz passieren, die Selektion besortgt der Bandpass im Spiegelanschlussflansch (Rundhohlleiter mit nur 0,8 mm Innendurchmesser)!

Diese Transverter wurden von DC0DA im August 2003 aufgebaut.
